삼성은 2022년 2분기에 3GAE 양산을 시작합니다.



사진출처 : 삼성

목요일 삼성은 3GAE  (3nm급 게이트 만능 조기) 제조 공정을 사용하여

이번 분기(즉, 앞으로 몇 주)에 대량 생산을 시작할 예정이라고 밝혔습니다.

이번 발표는 업계 최초의 3nm급 제조 기술일 뿐만 아니라

게이트 만능 전계 효과 트랜지스터(GAAFET)를 사용하는 최초의 노드이기도 합니다.

삼성의 성명서[PDF] 는 "세계 최초의 GAA 3나노 공정 양산을 통해 기술 리더십을 강화한다"고  밝혔다.

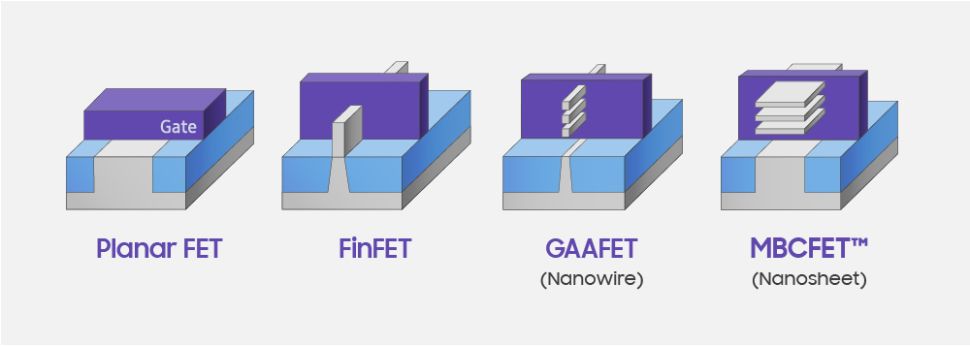

삼성 파운드리의  3GAE 공정 기술은 삼성이 공식적으로 다중 브리지 채널 전계 효과 트랜지스터(MBCFET)라고 부르는 GAA 트랜지스터를 사용하는 회사의 첫 번째 공정입니다.



사진출처 : 삼성

삼성은 약 3년 전에 3GAE 및 3GAP 노드를 공식적으로 도입했습니다.

회사는 3GAE 기술을 사용하여 생산된 256Mb GAAFET SRAM 칩 을 설명하면서 여러 주장을 펼쳤습니다.

삼성은 이 프로세스를 통해 30%의 성능 향상, 50%의 전력 소비 감소, 최대 80% 높은

트랜지스터 밀도(로직 및 SRAM 트랜지스터 혼합 포함)를 달성할 수 있다고 말했습니다.

그러나 성능과 전력 소비의 실제 조합이 삼성에 어떻게 작용할지는 두고 봐야 합니다.



사진출처 : 삼성

이론적으로 GAAFET는 현재 사용되는 FinFET와 비교할 때 여러 가지 장점이 있습니다.

GAA 트랜지스터에서 채널은 수평이고 게이트로 둘러싸여 있습니다.

GAA 채널은 에피택시 및 선택적 재료 제거를 사용하여 형성되므로

설계자는 트랜지스터 채널의 너비를 조정하여 이를 정밀하게 조정할 수 있습니다.

더 넓은 채널을 통해 고성능을 얻고 더 좁은 채널을 통해 저전력을 얻습니다.

이러한 정밀도는 트랜지스터 누설 전류(즉, 전력 소비 감소)와 트랜지스터 성능 변동성(모든 것이 잘 작동한다고 가정)을 크게 감소시키며, 이는 더 빠른 수율, 출시 시간 및 개선된 수율을 의미합니다.

또한 Applied Materials 의 최근 발표에 따르면 GAAFET는 전지 면적을 20%~30% 줄일 수 있다고 약속했습니다.



(이미지 출처: 어플라이드 머티리얼즈)

Applied에 대해 말하자면,

게이트 산화물 스택을 형성하기 위해 최근에 도입된 고진공 시스템 IMS(Integrated Materials Solution) 시스템은 GAA 트랜지스터 제조의 주요 과제, 채널 사이의 매우 얇은 공간 및 다중 증착의 필요성을 해결하기 위한 것입니다.

매우 짧은 시간에 채널 주위에 층 게이트 산화물 및 금속 게이트 스택. Applied Materials의 새로운 AMS 도구는 원자층 증착(ALD),열 단계 및 플라즈마 처리단계를 사용하여 두께가 1.5옹스트롬에 불과한 게이트산화물을 증착할수 있습니다.

고도로 통합된 기계는 필요한 모든 계측 단계도 수행합니다.





삼성의 3GAE는 '초기' 3nm급 제조 기술인 3GAE는 주로 삼성 LSI(삼성 칩 개발 부문)와

SF의 다른 알파 고객 중 한두 명이 사용할 것입니다.

삼성의 LSI와 SF의 다른 초기 고객은 칩을 매우 대량으로 만드는 경향이 있다는 점을 염두에 두고

3GAE 기술이 해당 제품의 수율과 성능이 기대치를 충족한다고 가정할 때 다소 널리 사용될 것으로 예상합니다.





완전히 새로운 트랜지스터 구조로 전환하는 것은 완전히 새로운 도구뿐만 아니라

완전히 새로운 제조 공정을 포함하기 때문에 일반적으로 위험합니다.

다른 문제는 새로운 배치 방법론, 평면도 규칙 및 모든 새로운 노드에 의해 도입되고

새로운 전자 설계 자동화(EDA) 소프트웨어로 해결되는 라우팅 규칙입니다.

마지막으로 칩 설계자는 비용이 많이 드는 완전히 새로운 IP를 개발해야 합니다.
